2014-09-23 趙歡歡 航佳技術
背景 近期新330飛機執飛北美航線，機組多次反應ATC DATALINK故障，導致CPDLC功能失效，機組只能用語音方式與空管通訊，增加工作負荷，重置ATSU無效。該故障集中反映在北美航線等國際航線，涉及到的飛機有超過6架，目前故障集中爆發原因不明，待工程進一步調查。 故障現象 地面會有以下故障信息： 1.上ECAM顯示 DATALINK ATC FAULT ATC COM VOICE ONLY 2.左右DCDU顯示 NO DATA 3.MCDU ATC COMM 顯示 NOT AVAILABLE 4.ATSU主菜單選項無 ATC COMM顯示（重置ATSU跳開關有時會閃爍） PFR有ATC DATALINK信息
ECAM上警告信息

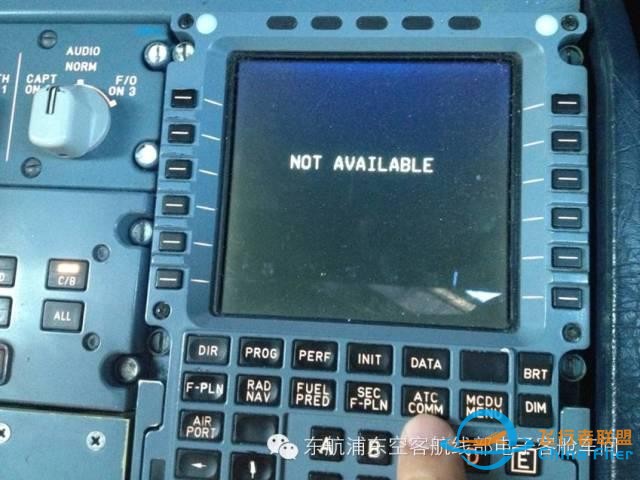

MCDU ATC COMM頁面無法進入

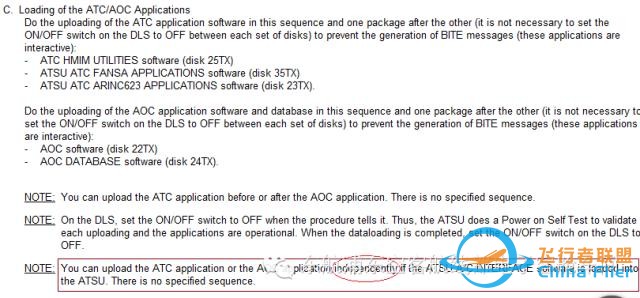

排故步驟 1.排故依據 參考TSM46-21-00-810-873-A Failure of the ATC Applications 2.裝載 ATC應用軟件 參考AMM 46-21-00-970-064-F.C 按順序裝載ATC軟件25TX,23TX,35TX 注： ①如果ATSU的 INTERFACE 20TX軟件正常，ATC軟件可以獨立裝載 ②軟件35TX包含兩張軟盤，只要裝完第一張盤便會顯示TRANSFER COMPLETED，經過多次驗證，說明這種情況下說明35TX裝載完畢。
驗證ATC DATALINK功能 裝載完ATC軟件后故障信息會消失，ATC COMM菜單可以進去，ATSU系統BITE測試正常(有時會有HFDR信息，因HFDR地面不可用，屬正常現象)。為了進一步確認故障排除,地面還需要對ATC DATALINK進行驗證，以請求放行為例，操作步驟如下： 1.MCDU進入 ATC COMM 頁面，翻頁進入 DEPART REQ選項，輸入航班號、起飛目的 地、ATIS代碼信息，確認完畢后按壓REQ DISPL生成放行請求。 2.任意一部DCDU選擇SEND，發送放行請求 3.等待答復，收到回復信息后遮光板上ATC MSG會閃亮，揚聲器會有音響提示，DCDU 會有具體信息內容 結論：ATC DATALINK 發送、接收信息正常 DEPART 請求中輸入相關信息

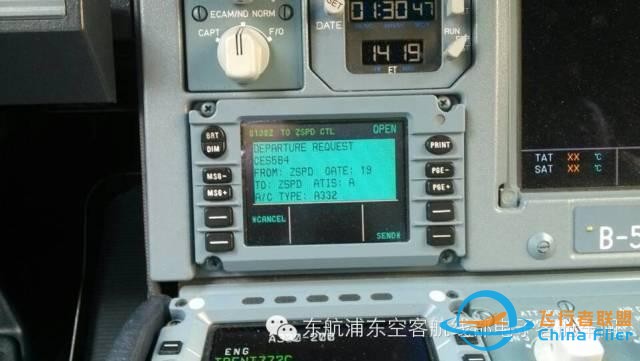

按壓DCDU發送信息
收到信息 有音響和目視提醒
結束語 以上方法作為臨時的排故參考，針對執行北美航線的短停、航前飛機，能夠快速有效的解決ATC DATALINK不可用的問題。故障具體原因，還有待進一步調查，因此在排故過程中還需要打印PFR，TSD， LRU ID等數據，幫助工程采集有關數據。 來自：東航浦東空客航線部電子客艙車間 |
