模擬量模塊的最大最小值本身在硬件手冊中是有詳細描述，但為了大家能夠方便查找，我將一些常用模塊的數值范圍整理一下，希望能幫到大家。后續會繼續更新，請大家持續關注！ 首先給大家講一下模擬量轉換公式： 利用相似三角形比例原理可推導模擬量轉換工程量轉換公式： (Ov-Osl)/(Osh-Osl)=(Iv-Isl)/(Ish-Isl) 公式經過換算化簡后得到： Ov= (Osh-Osl)*(Iv-Isl)/(Ish-Isl) Osl Ov：模擬量轉換后的工程量 Iv：對應模擬量通道的模擬量輸入值 Osh：工程量的上限 Osl：工程量的下限 Ish：數字量的上限 Isl：數字量的下限 1769系列模擬量模塊 1、1769-OF8C.1769-OF8V,1769-OF4CI,1769-OF4VI
2、1769-OF4
3、1769-IF4/OF2

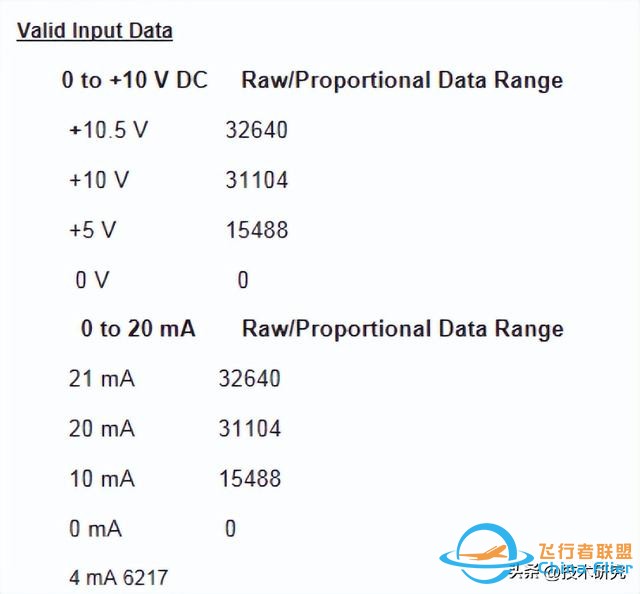

4、1769-IF8

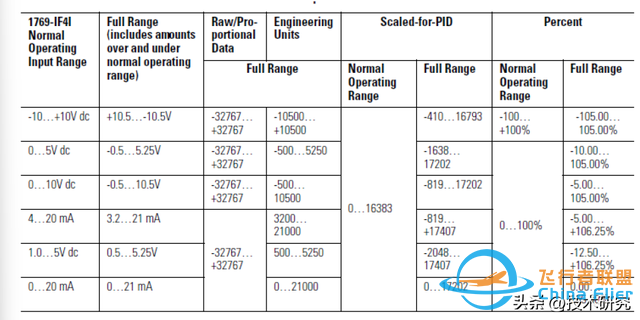

5、1769-IF4I

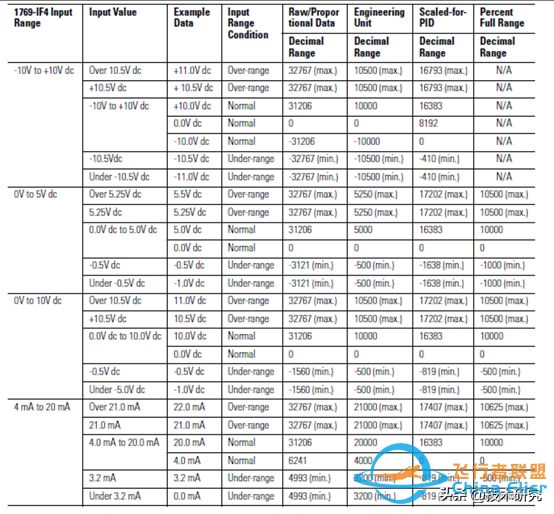

6、1769-IF4
7、1769-IF16V,1769-IF16C
Micro系列 1、1762-IF4
2、1769-OF4
SLC系列 1、1746-NI4.1746-NI8
|
