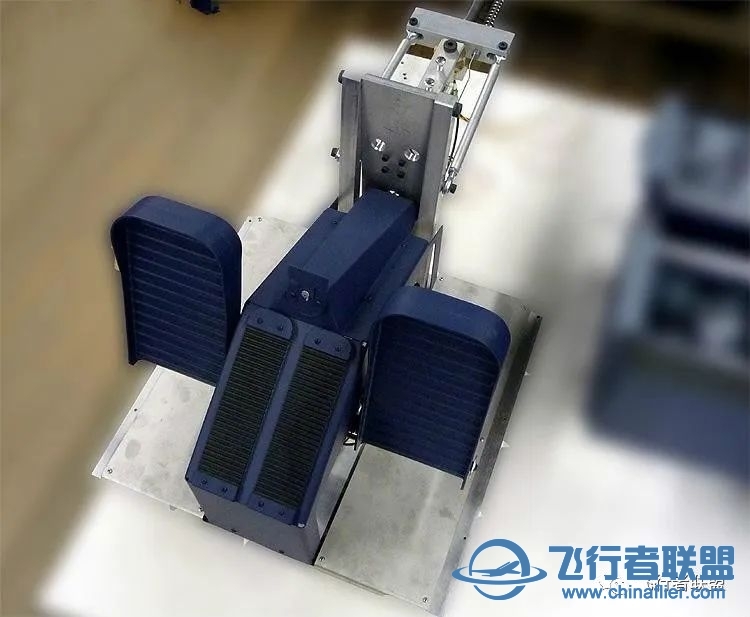

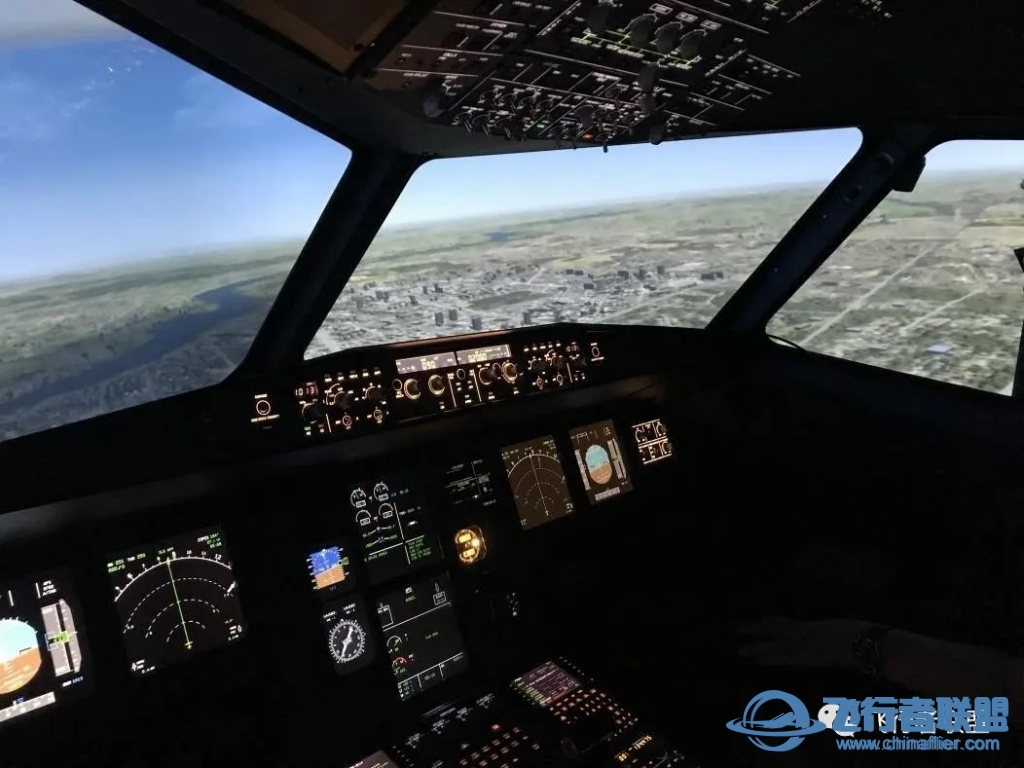

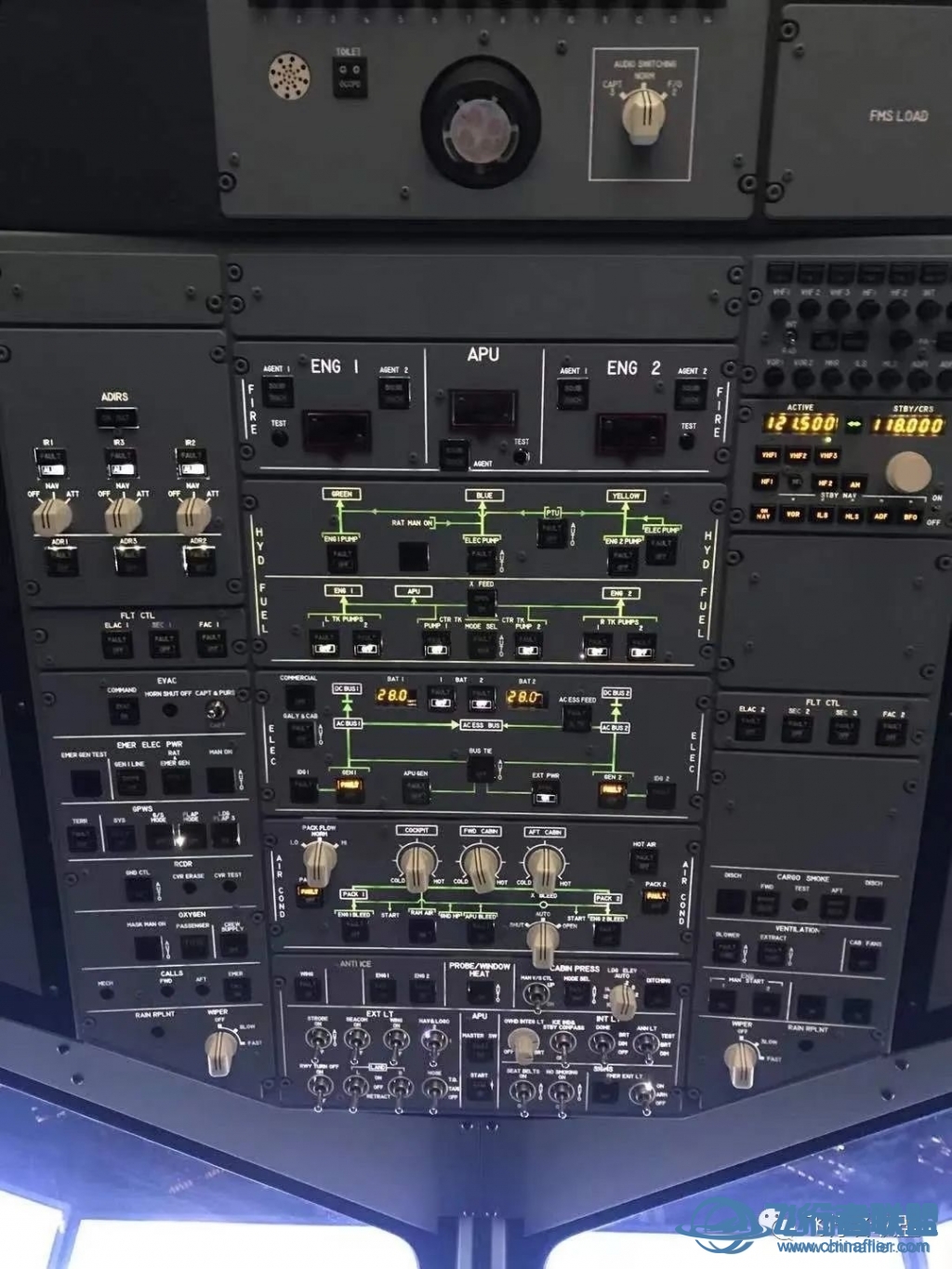

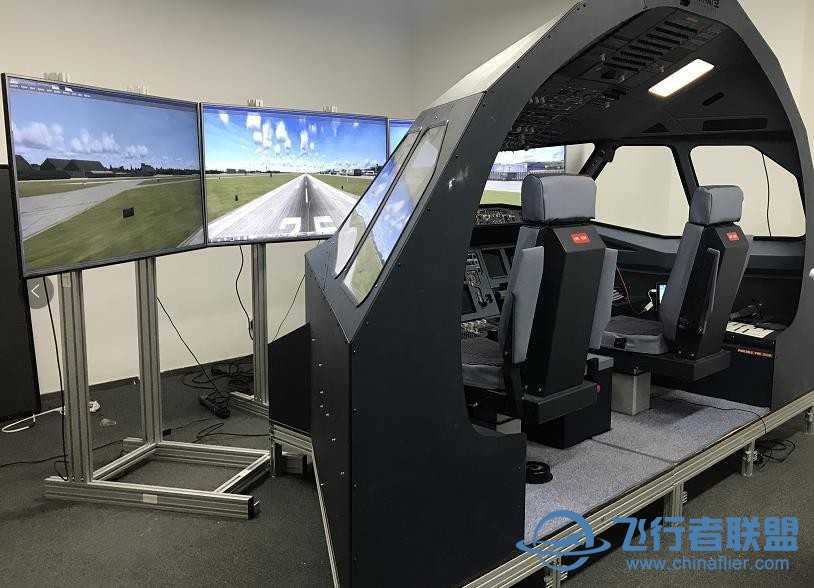

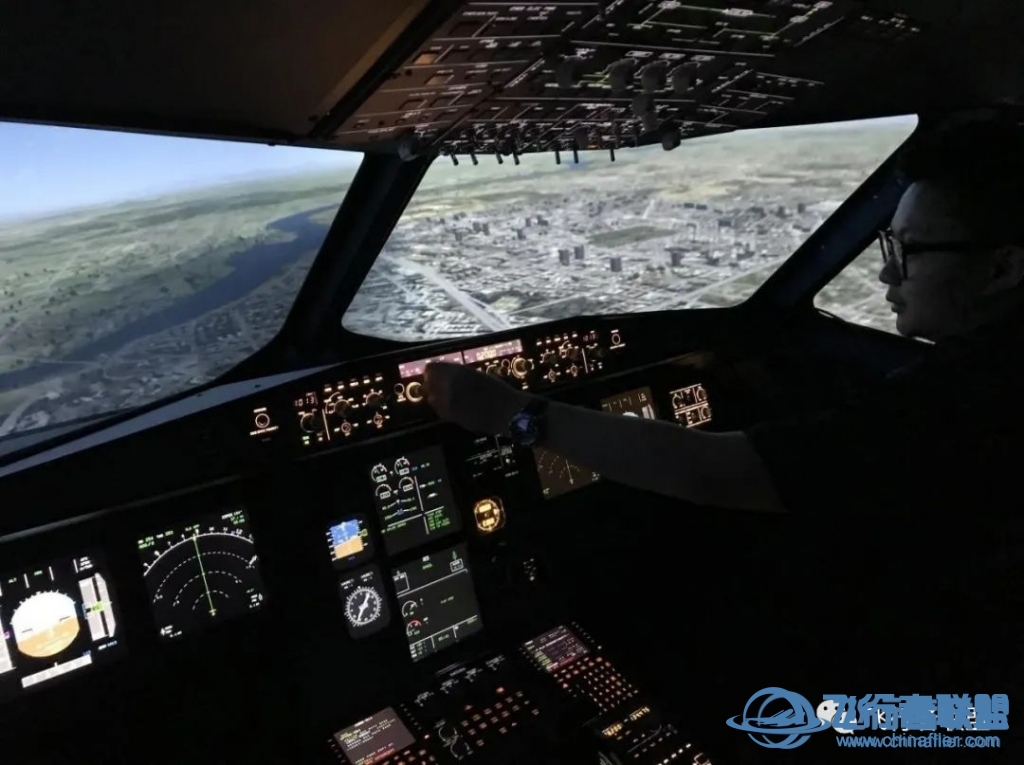

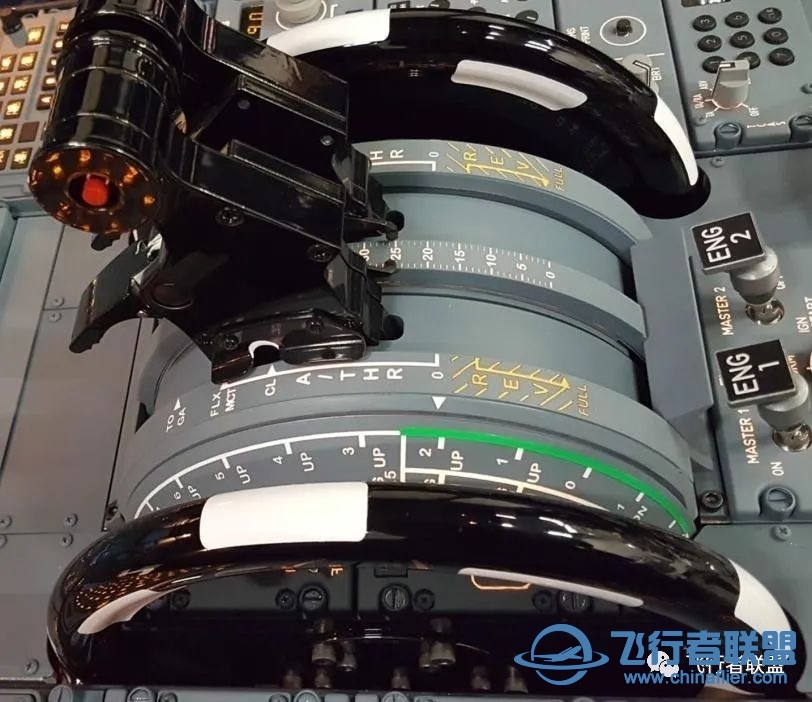

 1. 概述 空客 320 飛行模擬器是一款可以進行模擬飛行體驗及航空科普教學的地面訓練平臺。 1.1 模擬范圍 空客 320 型飛機的地面和空中特性。 1.2 模擬能力 正常的地面滑行、起飛、爬升、巡航、下降、進近、著陸等； 飛機開關機操作； 目視飛行； 儀表飛行； 特殊氣候下的飛行 自動駕駛飛行 導航飛行等 1.3 總體技術指標 年工作強度＞4000小時 使用壽命≮10年 2. 系統組成 空客 320 飛行模擬器主要由模擬座艙、飛行系統、操縱系統、顯示系統、計算機系統、教員控制臺（可選）組成。  圖 1：空客 320 飛行模擬器示意圖 2.1. 模擬座艙系統 空客320 飛行模擬器的模擬座艙系統由主儀表板、座艙設備、頂部儀表板（可選）、中央操作臺（可選）、座椅（可選）等部分組成，模擬座艙內部效果圖如下所示：  圖 2：主儀表板示意圖 空客 320模擬器飛行仿真系統采用公司自主二次開發的仿真平臺。該飛行平臺提供了一整套完整的飛行、視景、天氣和聲音的仿真飛行環境。仿真平臺對飛機的各個系統功能及性能進行模擬，通過以太網與其他各系統計算機之間進行數據交聯，并為其它系統實時提供飛行狀態數據等。 飛行仿真系統包括虛擬儀表軟件、綜合航電軟件、飛行軟件三個部分。 1) 虛擬儀表軟件  2) 綜合航電軟件 綜合航電軟件是模擬器根據現有設備情況，對空客 320 型飛機的機載航空電子設備進行功能和性能模擬，實現現有航電設備的仿真功能  3) 飛行仿真軟件 空客 320 飛行模擬器的操縱系統模擬座艙內駕駛員的操縱，同時負責給飛行仿真系統提供舵偏角、襟縫翼偏角、油門桿角度、多功能擾流板位置等狀態。操縱系統包括主操縱系統和輔助操縱系統。 主操縱系統包括：座艙內可見的駕駛盤、腳蹬和油門控制臺。 輔助操縱系統包括：前輪轉彎操縱手柄、起落架控制盒、停機剎車手柄等。    圖 7：油門控制臺示意圖 2.1. 顯示系統 空客 320 系列飛行模擬器的顯示系統實時為使用者提供真實世界的座艙外景象，其圖形生成效果和圖像顯示質量直接影響飛行訓練的效果。顯示系統由圖像生成系統和圖像顯示系統組成。 圖像生成系統以 SimFLY平臺為核心，依據真實地景數據庫，讀取相關地景及模型數據，實時更新渲染圖像，將圖像轉換為視頻信號發送到顯示系統，在屏幕上生成真實、連續的圖像。 顯示系統可選擇電視顯示或投影顯示兩種方式。   圖 9：投影顯示效果示意圖 3. 隨機資料 空客 320 系列飛行模擬器在最終交付后配套的隨機資料如下： (1) 飛行模擬器設備清冊 (2) 飛行模擬器開關機手冊 (3) 飛行模擬器詳細使用說明 (4) 飛行模擬器操作維護手冊 電話(微信)：13341585391 聯系人：胡老師 商城鏈接：https://shop.chinaflier.com/product/view1715.html |
